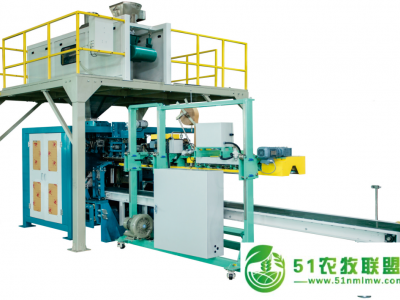

KTGS-P50B全自动包装技术说明
概述：有机肥散料经过现场输送设备输送到全自动包装机组缓存料仓内，人工在备带库内一次性方置100个空袋子，自动上袋机自动供给空袋子，自动称量机自动称重、自动落料、自动抱袋机自动抱袋输送，把未封口的49kg袋装产品抱袋输送到缝包输送机上，进入下一个环节自动缝包。
1.1、过渡料仓：材质：304不锈钢；碳钢支撑架；按照料位报警装置；
1.2、计量秤
计量秤：该系列电子秤给料系统皮带给料大、小加料瞬间停止落料等多种处理形式，大加料控制包装速度，小加料控制包装的精度，25kg包装时当大加料填充到95%时再采用小加料精细喂料5%，因此，此种供料方式既保证了包装速度又能保证包装的精度,微量粉尘通过除尘机构抽走。给料机构往计量斗供料，设计精细、落差小，斗体悬空固定与托利多传感器上,使其与外部无直接接触从而**度*高**度高，锥体过渡斗，无卫生死角、放料。
1.3、KTGS全自动上袋包装机单元
1.3.1功能特点
(1).该系统可适用于纸袋、编织袋、塑料袋等各种包装材料,在化工、饲料、粮食等行业被广泛使用。
(2).可进行10kg～50kg的袋包装，具有400袋/小时的能力。
(3).自动给袋装置适应高速连续作业。
(4).各执行单元均设有控制和安全装置，实现自动连续运转。
(5）.采用SEW马达驱动装置，可发挥*能。
1.3.2、自动包装机工作流程：
● 自动供袋机→
水平排列的置袋盘约可存放100个空袋（存放量会因空袋的厚度而异），由吸盘取袋装置给设备供袋。当一个单元的空袋取完后，下一单元的置袋盘自动切换至取袋位置，以保证设备的连续运转。
● 空袋提取→
提取自动供袋机上空袋。
●空袋打开→
空袋移动至下料口位置后，由真空吸盘打开袋口。
●夹袋喂料装置→
空袋由夹袋机构紧夹在下料口，下料门插入袋内后打开喂料。
●过渡料斗→
料斗为计量机与包装机之间的过渡部分
●袋底拍击装置→
物料充填后，此装置拍击袋底，使袋中的物料充分落实。
●实袋横向移动和袋口夹持导入装置→
实袋从下料口放至立袋输送机上，并由袋口夹持装置夹持着袋口输送到封口部分。
●立袋输送机→
实袋由此输送机以恒定的速度输送到下游，高度调节手柄可调整输送机的高度。
●过渡输送机→
与不同高度的设备**对接。
1.3.3、产品说明：
序号 机型
规格 KTGS-P5B
1 较大包装能力 500-600袋／小时（根据物料会有所不同）
2 填充方式 1发／1袋填充
3 包装物料 颗粒
4 填充重量 10～50Kg／袋
5 包装袋材料 覆膜编制袋
6 包装袋尺寸 长（mm） 600～1100
宽（mm） 300～600
底宽（mm） 75
7 封口方式 纸袋：缝纫／热熔胶带／皱纹纸
塑料袋：热合
8 耗气量 750 NL／min
9 总功率 3 Kw
10 重量 1,300 Kg
11 外形尺寸（长×宽×高） 6,450×2,230×2,160
1.3.4、电器配置
序号 名称 *
1 自动上袋机用PLC 三菱Q系列
2 触摸屏 施耐德
3 按钮开关 施耐德
4 低压电器 施耐德
5 真空泵 众德
6 限位开关、光电开关 OMRON
7 气缸 SMC
8 压力开关 SMC
9 真空开关 SMC
10 电磁阀 SMC
11 电机 SEW/诺德
12 变频器 施耐德
